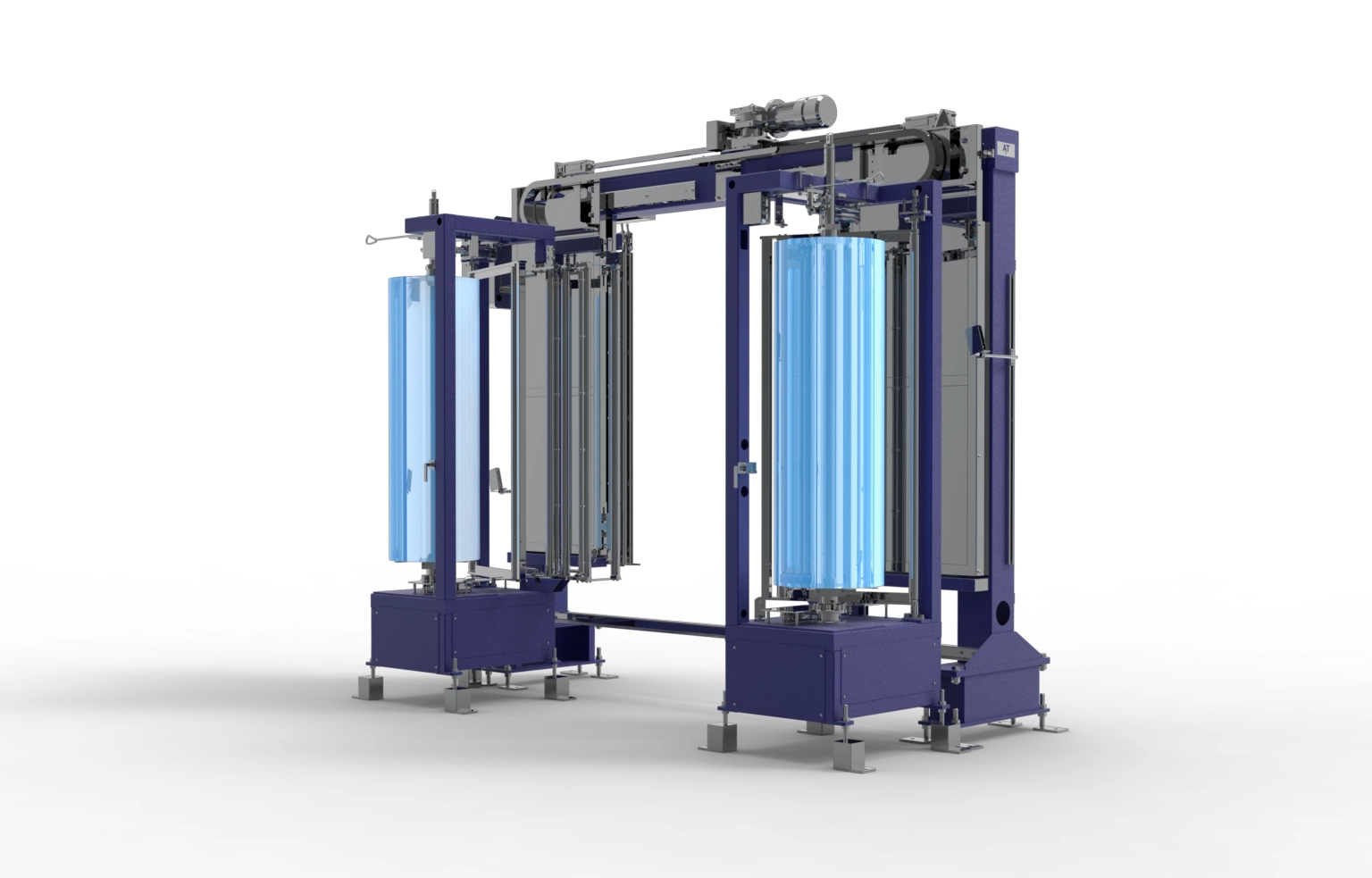

La envolvedora o enfardadora vertical es un sistema que permite aplicar un film retráctil sobre las cuatro caras de un palet.
El film de las dos bobinas está soldado a modo de obtener una cortina vertical.
El palet avanza sobre el transportador contra la cortina de film. Mientras avanza, va envolviendo las caras laterales del palet hasta llegar al punto deseado. En este punto dos barras soldadoras que forman parte de la máquina enfardadora se cierran y nos envuelven la cuarta cara del palet.
El film se suelda mediante fusión y se corta con un sistema de cuchilla a fin de crear un tubo vertical alrededor del pallet. Una segunda soldadura a poca distancia de la primera, nos vuelve a crear una nueva cortina de film.
El diámetro máximo de las bobinas es de aprox. 500mm para no tener un peso excesivo. Para una mayor economía, es oportuno dimensionar la anchura del film al palet a embalar.
Las máquinas producidas por OMS cumplen los requisitos previstos en la “Directiva Máquinas” 89/392 CEE y de las posteriores modificaciones 91/368 CEE 94/44 CEE, 93/68CEE.
Los equipos eléctricos cumplen la Norma EN 60204-1 (09/93).

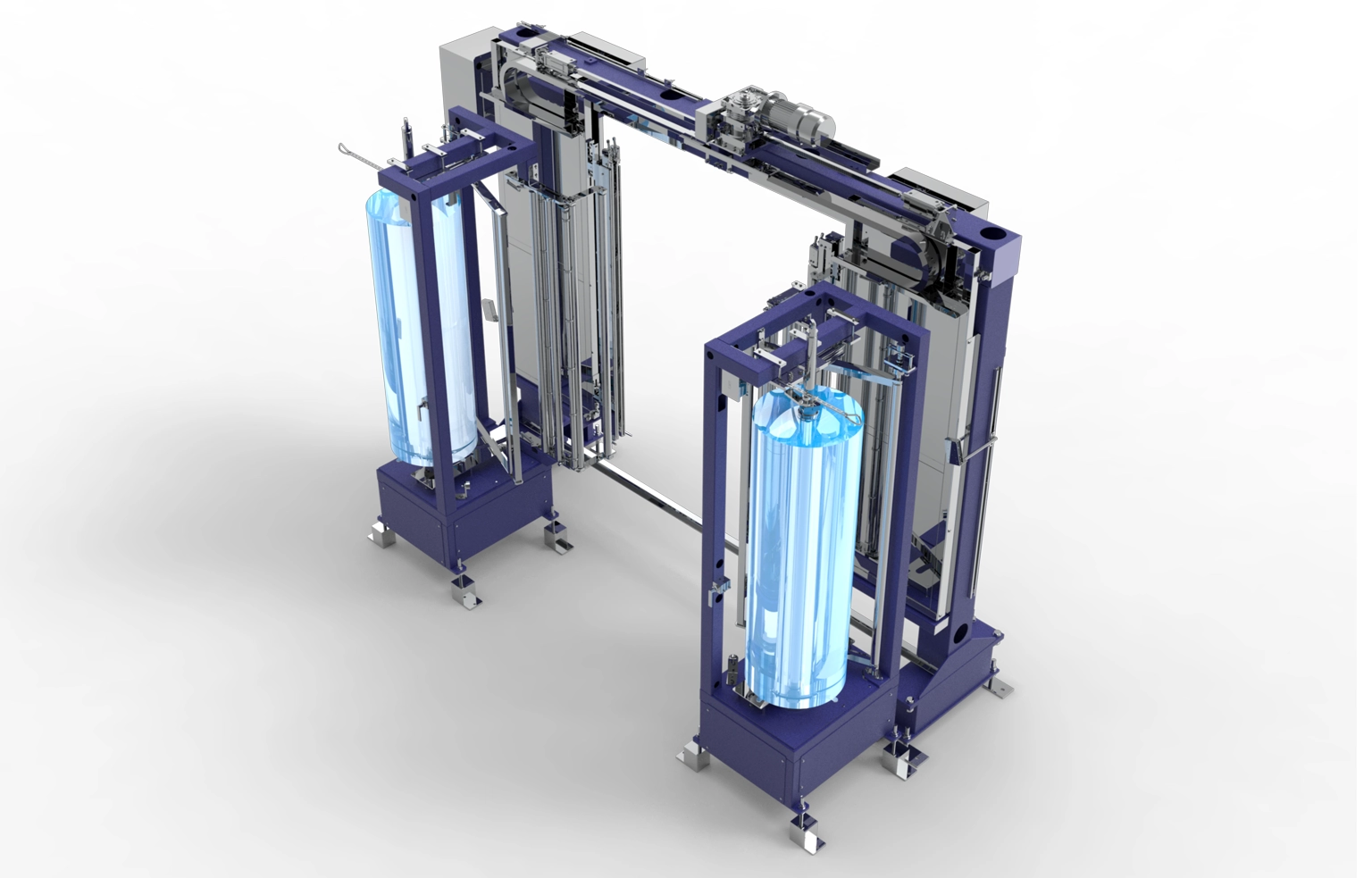

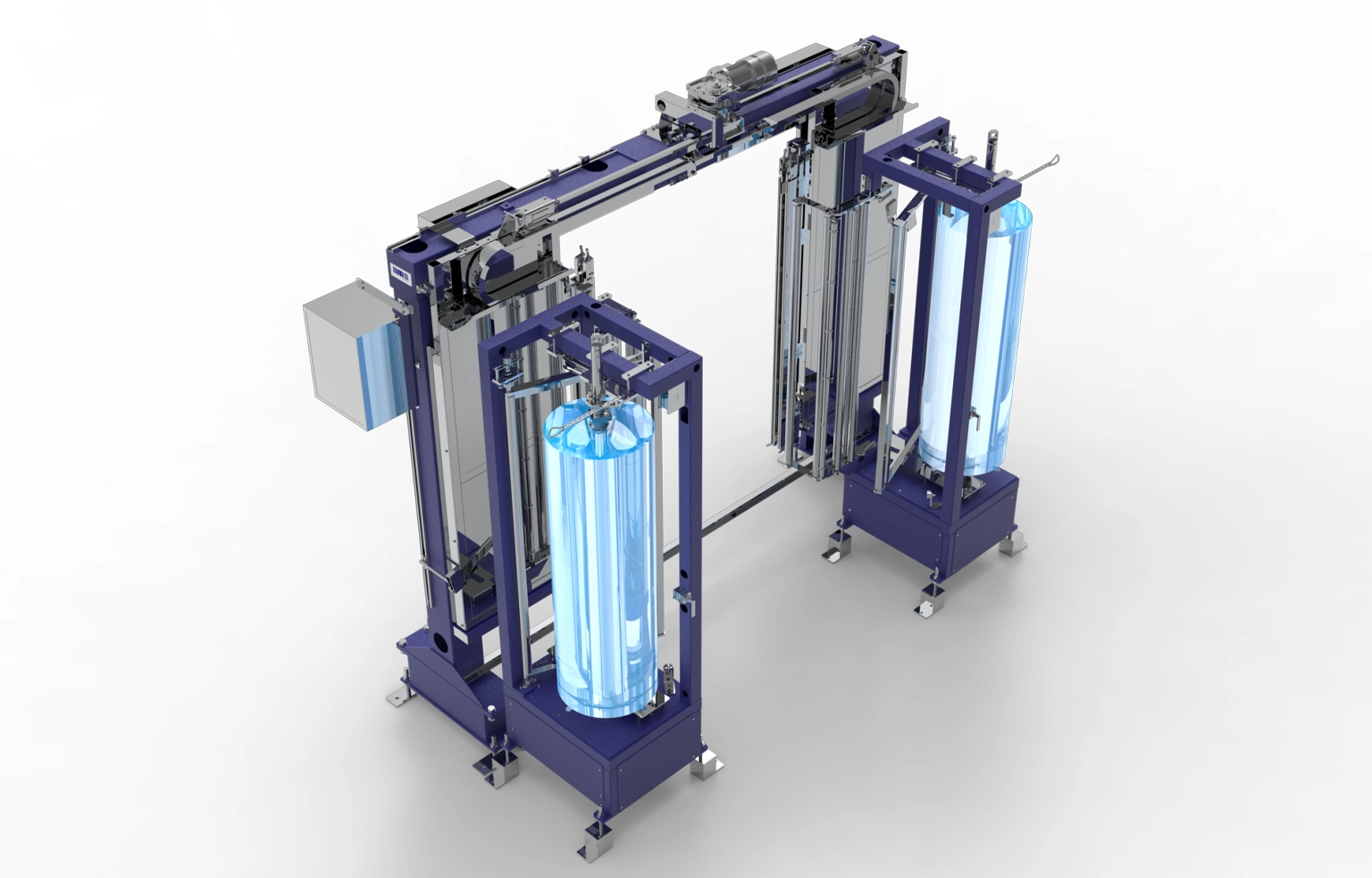

LA MÁQUINA ENVOLVEDORA ESTÁ COMPUESTA DE:
Estructura de perfiles de acero, soportes de las bobinas de film, sistema de guía para las barras de soldadura y de rodillos para guiar el film.
Guías de soporte de las barras de soldadura con ruedas de guía y cremallera para la apertura y cierre sincronizado, accionado por conjunto moto-reductor.
Barra de soldadura compuesta de resistencias eléctricas, recubiertas de un material protector antiadherente resistente a la temperatura, para evitar el contacto de la resistencia con el film..
El corte del film se realiza con una cuchilla montada sobre un cilindro sin vástago.
4 soportes de bobina de film compuestos de un plato inferior regulable en altura y de un soporte superior posicionado según la altura de la bobina que se está utilizando. Mediante un moto reductor y un micro analógico, montado sobre el rodillo móvil, ira entregando todo el film necesario para envolver el palet.
Serie de rodillos verticales que sostienen y guían el film durante la fase de embalaje.
La envolvedora es un dispositivo que permite una gran flexibilidad de utilización, facilitando un correcto embalaje del palet de dimensiones diversas (es el propio palet el que se envuelve con la cantidad necesaria de film), teniendo como único límite la luz máxima de paso y la altura de la bobina de film.
