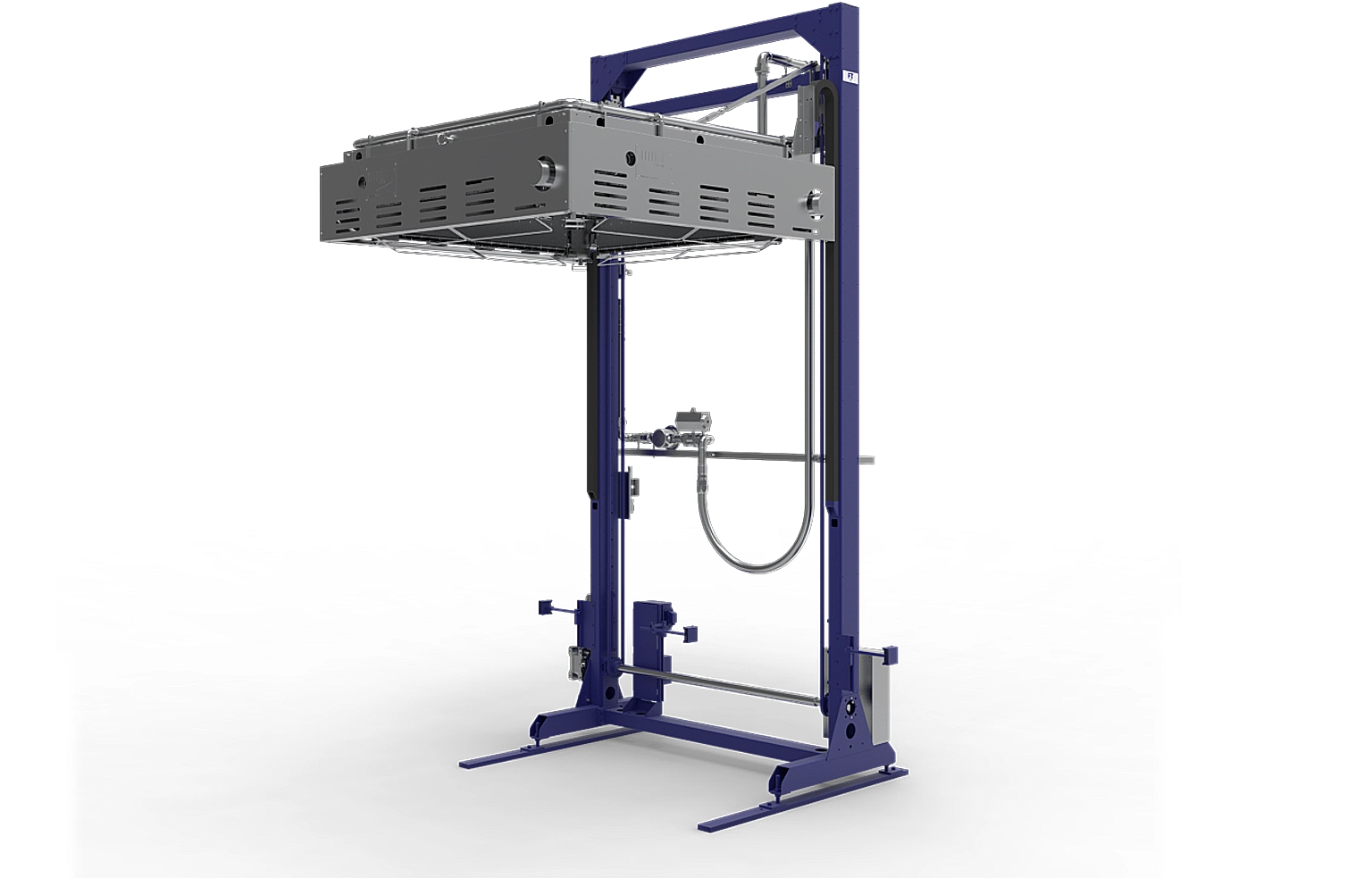

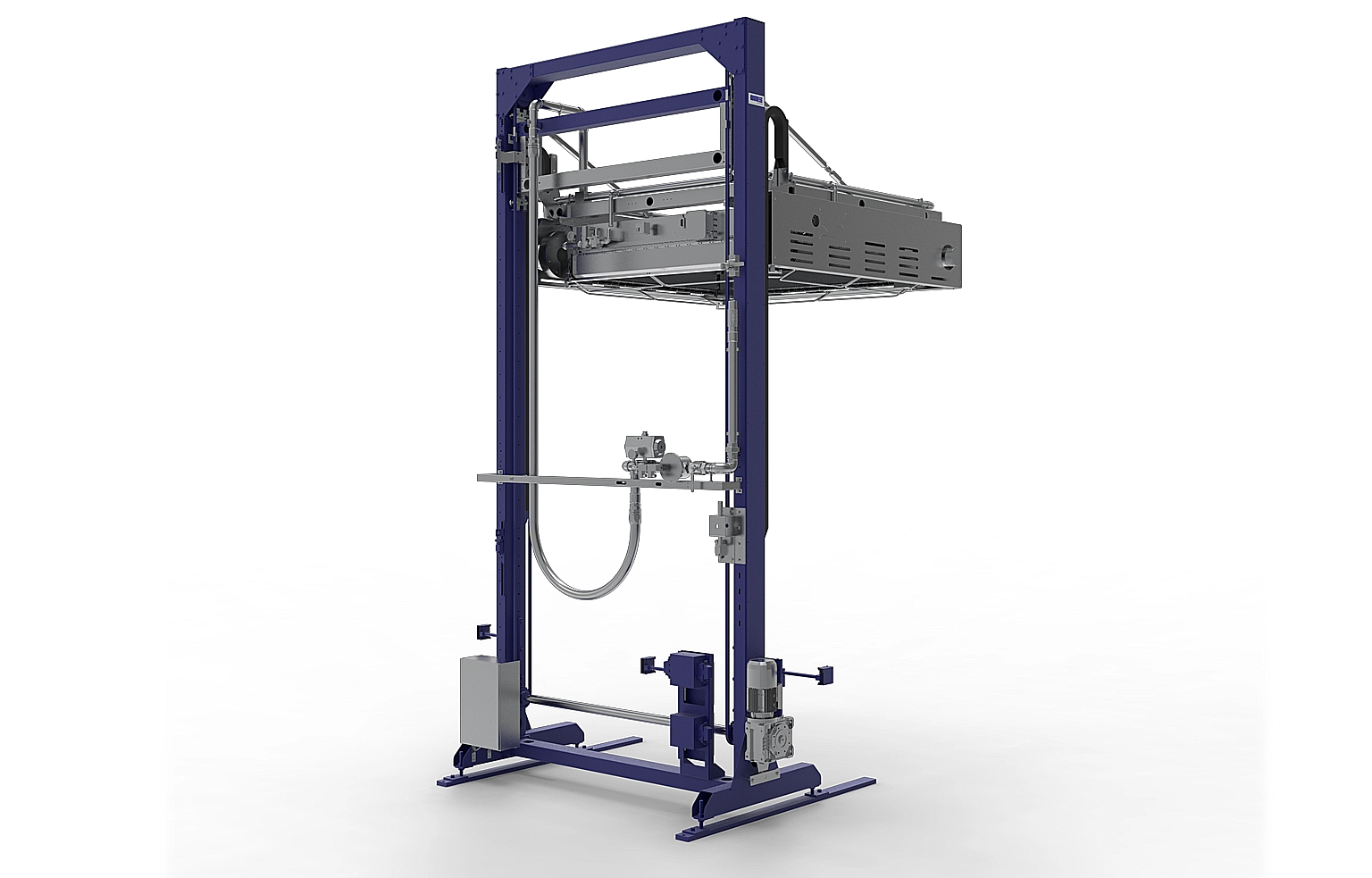

FT 55

Dotado con generadores de aire caliente de gas efectúa la retracción del film sobre el producto paletizado.

Los quemadores lineales de gas con salida de aire caliente ha sido proyectados para funcionar con gas natural o propano (homologación nº DG2217 BL0557) realizada por el Instituto de Gas Alemán valida en todos los países de la CE.

Todas las funciones, tanto manuales como automáticas, están controladas mediante un PLC. La presencia del operador sólo es necesaria en ocasiones para comprobar que el producto a embalar entra correctamente en la máquina retractiladora.



FUNCIONAMIENTO DEL CICLO:

La máquina recibe el prodcuto para ser embalado mediante la cinta transportadora que para una vez queda centrado en la máquina. Un dispositivo mecánico inspecciona la forma del paquete para evitar colisiones con el arco de termoretractilar.

El anillo móvil del arco está equipado con quemadores de aire caliente sin llama (por lo tanto, particularmente seguro). Se mueve alrededor del producto verticalmente para calentar el film que ha de ser retractilado.

Para obtener un buen resultado y una buena sujeción del film en la base del palet, el dispositivo de aspiración evita el efecto «globo» de dilatación del aire en el interior del saco durante la retracción.

Bajo petición, la cinta transportadora desarrollada para este horno de retracción puede ser de un tipo determinado.

Puede ser equipado con un sistema q centra y eleva el producto lo que conlleva una mejora al quedar el film debajo del palet y mejorar por tanto la sujección.

El resultado es un packaging seguro y eficiente.

La fase de termoretractilado empieza cuando los quemadores de gas hacen ignición. Son de tipo by-pass sin llama visible, por lo que no hay ningún tipo de peligro de fuego. El gas combustiona perfectamente, puesto que cada quemador está equipado con un detector de fuego instalado en el lado opuesto al de la chispa de ignición.Este tipo de control también asegura cualquier posible fuga de gas accidental.

El arco termoretractilador normalmente inicia su fase de calor en su posición más baja, a los pies del pack, y va subiendo gracias a un programa de velocidad, hasta la parte superior del pack, donde para durante unos segundos a termoretractilar el final del embalaje.

Cuando los quemadores se apagan, el palet empieza a ser transferido hacia la parte de salida de la máquina mientras un nuevo producto a embalar entra en la maquina.

El horno de retractilar FT 55 , por tanto, funciona de forma intermitente: los quemadores sólo funcionan cuando el producto está en la posición correcta para ser termoretractilado. Por tanto, utiliza mucho menos gas comparado con otros hornos de retracción más tradicionales.

  • Tipo de gas: propano o gas natural(butano)
  • Presión aire comprimido: 6 bar mínimo
  • Consumo de aire: 10Nl/ ciclo
  • Alimentación de tensión: 400V 50 Hz
  • Presión de gas: 200 mbar (15% -+15%)
  • Transporte Altura mínima: 200 mm
