Dispensador de lámina superior AT05 para protección de cargas paletizadas

El dispensador de lámina superior AT05 es un dispositivo automático diseñado para aplicar una hoja de film de polietileno sobre la cara superior de productos paletizados o palets vacíos, proporcionando una protección eficaz frente a polvo, humedad y agentes externos durante el transporte y el almacenamiento.

Este sistema es especialmente indicado para líneas automáticas de embalaje, donde se requiere una aplicación precisa, repetible y controlada del film, optimizando el consumo de material y garantizando una cobertura adecuada según el tipo de carga.

¿Qué problemas soluciona el dispensador de lámina superior AT05?
Falta de protección superior de la carga
El AT05 aplica de forma automática una lámina superior de film, evitando la exposición directa del producto a suciedad, humedad o contaminantes externos.
Consumo excesivo de film.
La longitud de film sobresaliente es totalmente regulable, lo que permite adaptar la cantidad de material a las dimensiones reales del paquete, reduciendo desperdicios y costes operativos.
Dificultad para trabajar con cargas de distinta altura.
El grupo puede instalarse a altura fija para cargas homogéneas o bien regularse en vertical, adaptándose fácilmente a palets de diferentes alturas.
Procesos manuales lentos y poco precisos.
Elimina la intervención manual, mejora la repetibilidad del proceso y garantiza una cobertura uniforme en cada ciclo.

Funcionamiento automático y controlado

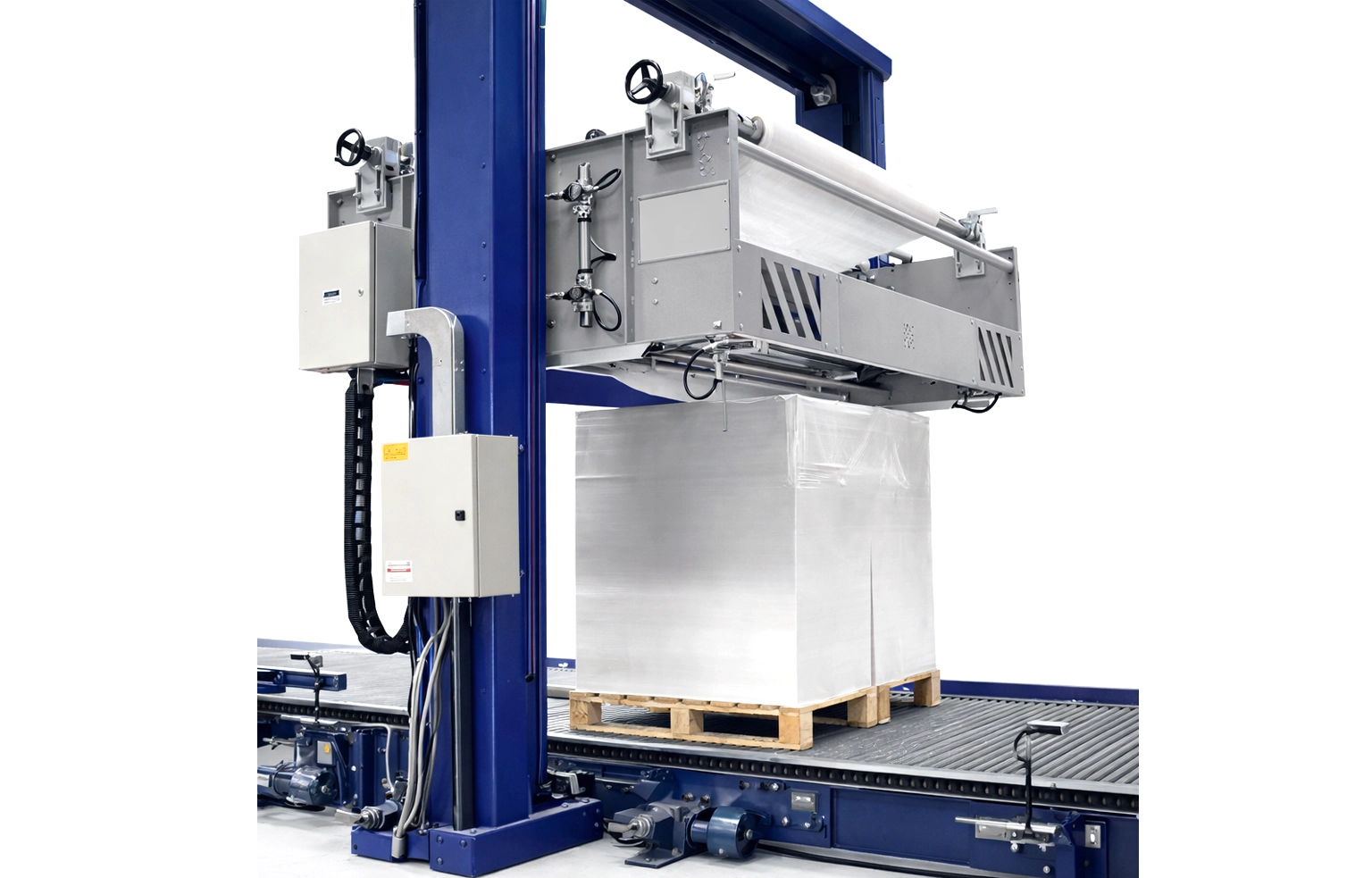

Cuando el paquete, transportado por la línea, es detectado por las fotocélulas de presencia, el rodillo engomado de desenrollado entra en funcionamiento y gira a la misma velocidad que el transportador, depositando el film sobre la parte superior de la carga.

El sistema continúa suministrando film hasta alcanzar la longitud programada, que determina la cantidad de material sobresaliente deseada. Una vez alcanzada esta medida, el dispositivo de corte, accionado mediante un cilindro sin vástago, corta el film, que cae libremente sobre el palet.

A continuación, las barras de corte se abren y el porta bobinas vuelve a suministrar una cantidad de film preajustada, dejando el equipo listo para el siguiente ciclo de trabajo.
Todo el proceso se realiza en régimen totalmente automático, permitiendo al operador ajustar fácilmente los parámetros según las necesidades de producción.

Diseño robusto e integración en líneas automáticas

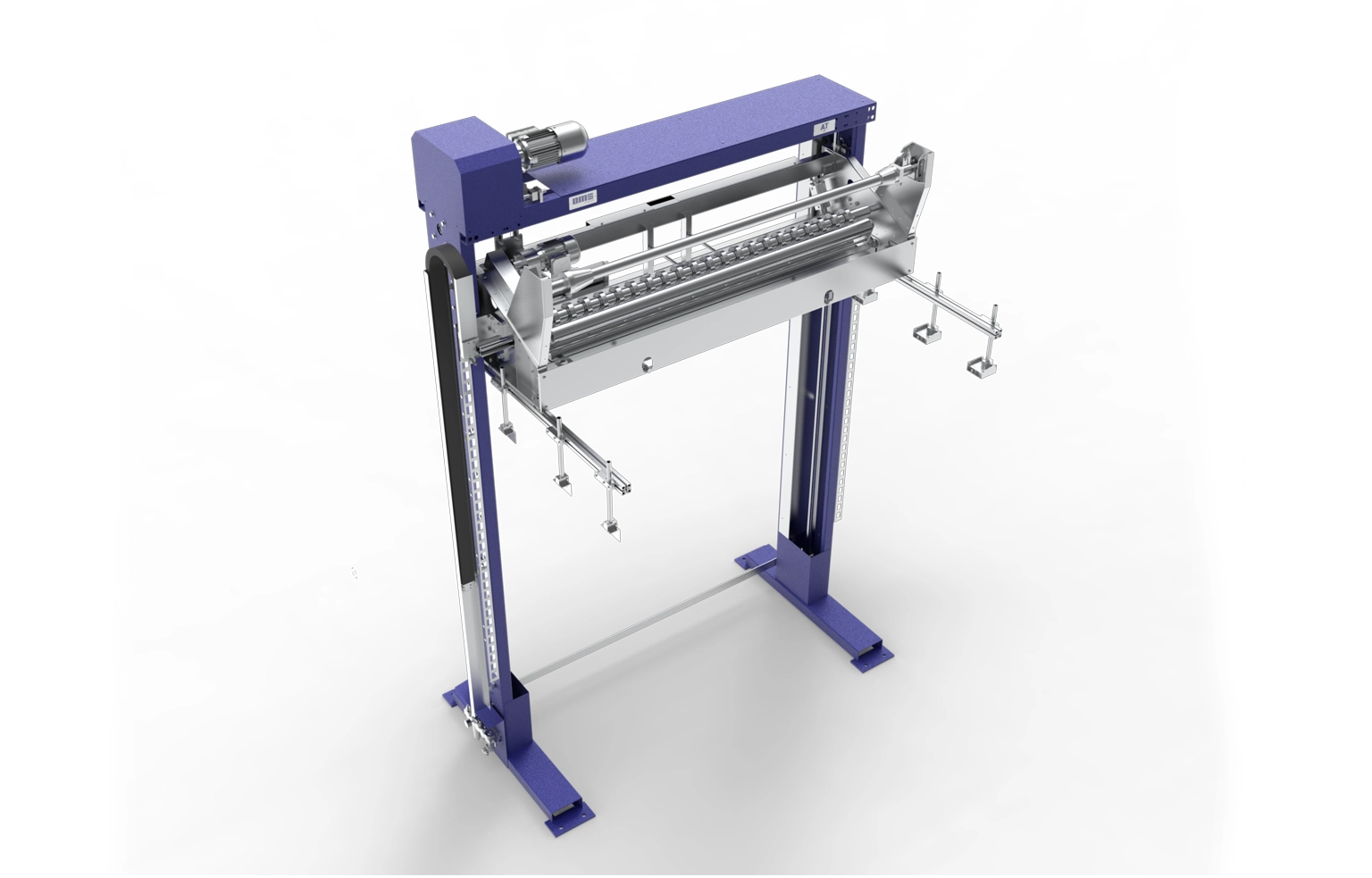

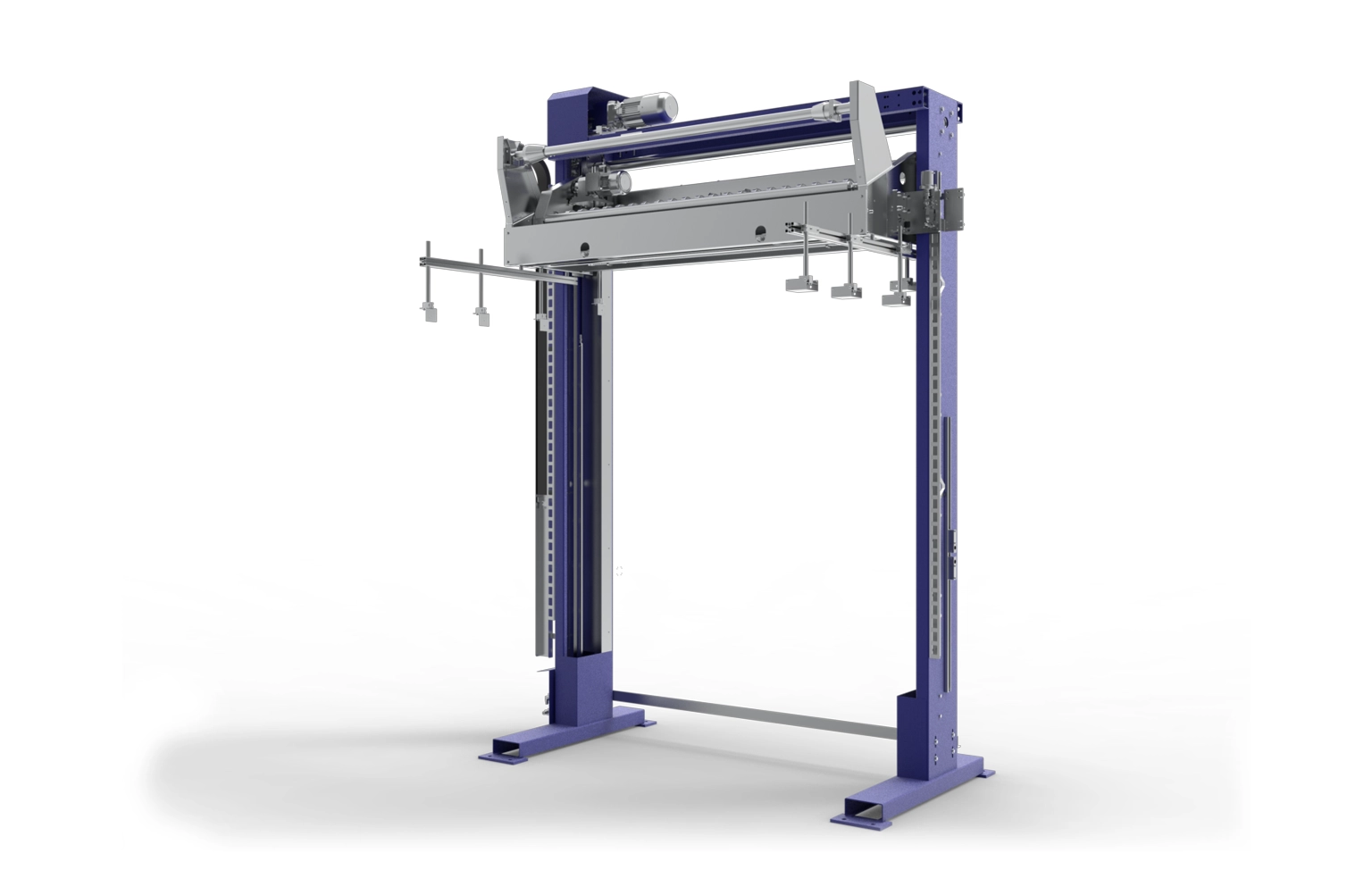

El dispensador de lámina superior AT05 está compuesto por una estructura de apoyo robusta, que sostiene la bobina de film y los dispositivos de aplicación y corte en posición horizontal, situada por encima de la línea de transporte.

La bobina se monta sobre un eje con conos centradores, y el film se guía mediante un conjunto de rodillos de alineación, que garantizan un desenrollado recto, estable y sin desviaciones.
Gracias a su diseño, el AT05 se integra fácilmente en líneas automáticas de embalaje, mejorando la protección del palet sin afectar al ritmo de producción.

CARACTERÍSTICAS DEL DISPENSADOR DE LAMINA SUPERIOR

Características técnicas del dispensador de lámina superior AT05
Producción: hasta 80 paquetes / hora
Peso de la máquina: 750 kg
Ancho máximo del paquete: 1200 mm
Potencia instalada: 1,5 kW

Motor de desenrollado del film:
Potencia: 0,37 kW
Velocidad: 1400 rpm
Tensión: 220 / 380 V

Velocidad de desenrollado del film: 0,05 – 0,26 m/s
Tipo de film: Polietileno monorientado (80–20 %)
Espesor del film: 80 – 180 micras
Diámetro máximo de la bobina: 500 mm
Longitud máxima de la bobina: 1400 mm
Peso máximo de la bobina: aprox. 280 kg
Presión de aire comprimido: aprox. 6 bar
Consumo de aire: aprox. 3 Nl/min
Tensión de alimentación: 400 V
Voltaje auxiliar: 24 V DC
